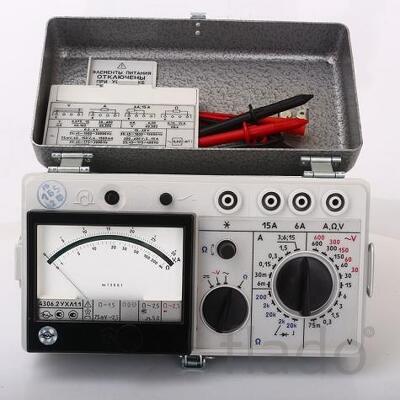

Прибор 4306 с автоматической защитой от перегрузок предназначен для измерений силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов — с помощью механического поводка) среднеквадратического значения напряжения и силы переменного тока синусоидальной и несинусоидальной форм с коэффициентом искажений до 30 % (далее сигналов сложной формы), в т.ч. среднеквадратического значения силы и напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25 50 и 75 Гц (без учета пауз между импульсами — с помощью механического поводка), среднеквадратического значения силы и напряжения переменного тока сигналов тональных рельсовых цепей с амплитудой манипуляций 8 или 12 Гц в диапазоне 420-5555 Гц и фазоманипулированных сигналов на частоте 175 Гц; сопротивления постоянному току.
Технические характеристики
Параметр
Значение
Входное сопротивление вольтметра
до 30 В — 10 кОм/В
от 60 В — 2 кОм/В
Частотный диапазон, Гц
25 … 45-175-1000 -3000-15000-30000
Диапазон рабочих температур, °С
от — 30 до +40 о С
Относительная влажность воздуха при температуре 25 °С, %
80
Питание
(потребление не более 3 мА [10 мА-200 Ом])
3 (А316)х 1,5 В
Габаритные размеры, мм
240х140х140
Масса, кг
не более 1,5
Диапазон измерений
Параметр
Значение
Сила постоянного тока, А
(класс точности ±1,5 % (с механическим поводком ±5 %))
0 … 0,006
0 … 0,03
0 … 0,15
0 … 0,3
0 … 1,5
0 … 3
0 … 6
0 … 15
Сила переменного тока (c электронным преобразователем СКЗ) , А
(класс точности ±2,5 % (с механическим и электронным поводком ±5 %))
0 … 0,006
0 … 0,03
0 … 0,15
0 … 0,3
0 … 1,5
0 … 3
0 … 6
0 … 15
Напряжение постоянного тока, В
(класс точности ±1,5 % (с механическим поводком ±5 %))
0 … 0,075
0 … 0,03
0 … 1,5
0 … 3
0 … 6
0 … 15
0 … 30
0 … 60
0 … 150
0 … 300
0 … 600
Напряжение переменного тока, В
(c электронным преобразователем СКЗ)
(класс точности ±2,5 % (с механическим и электронным поводком ±5 %))
0 … 0,075
0 … 0,03
0 … 1,5
0 … 3
0 … 6
0 … 15
0 … 30
0 … 60
0 … 150
0 … 300
0 … 600
Напряжение переменного тока, В (без электронного преобразователя СКЗ) (класс точности ±2,5 % (с механическим поводком ±5 %))
0 … 30
0 … 60
0 … 150
0 … 300
0 … 600
Сопротивление постоянному току, кОм
(класс точности ±2,5 %)
0 … 0,2
0 … 2
0 … 20
0 … 200
0 … 2000
Область применения
Прибор используется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки.
